ЦИФРОВАЯ РАДИОГРАФИЯ

Цифровая радиография — прогрессивный метод неразрушающей диагностики, основанный на создании изображений на инновационных плоскопанельных детекторах. Этот способ неразрушающего контроля позволяет свести к минимуму затраты на проверку объектов, снизить затрачиваемое на эту процедуру время и получить снимки отличного качества.

Принцип действия цифровой радиографии

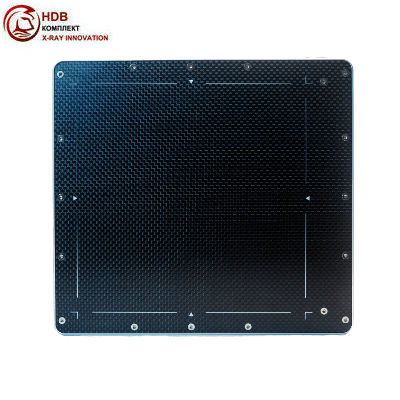

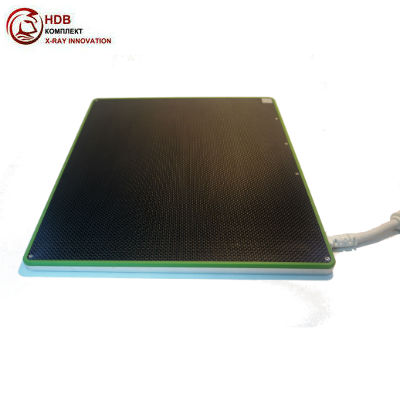

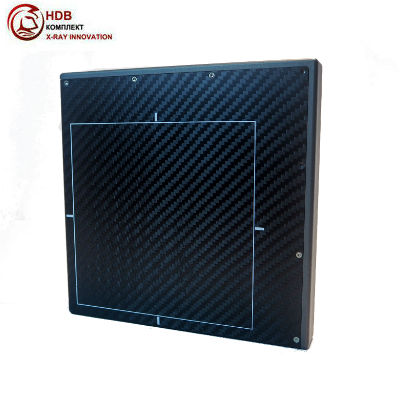

Все плоскопанельные детекторы схожи по строению. Они имеют форму прямоугольника, корпус изделий выполняют из пластика или металла, для защиты чувствительной матрицы используются карбоновые экраны.

При помощи детекторов излучение рентгеновского аппарата преобразуется в электро сигнал. В случае промышленной дефектоскопии делается это непрямым способом. Это значит, что лучи рентгена сразу проходят преобразование в свет, а уже потом свет переводится в электрический сигнал.

Прежде, чем излучение превратиться в цифровое изображение, с которым можно работать, должно пройти 3 этапа:

Рентген в свет при помощи сцинтиллятора. Сцинтиллятор — это химическое вещество, отвечающее за преобразование излучения в свет. Наиболее популярными считаются два типа соединения: оксисульфид гадолиния (GadOx) и йодистый цезий (CsI). Первый вариант имеет зернистую структуру, второй представляет собой большое количество оптоволоконных каналов, вместе напоминающих обычные соты. GadOx и Csl отличаются друг от друга не только по структуре, но и по уровню чувствительности. Цезий заметно лидирует и дает намного больший выход света. С увеличением уровня излучения снижается вероятность преобразования кванта. Поэтому при работе с большими энергиями толщину слоя сцинтиллятора рекомендуется увеличивать.
Свет превращается в электроны: работа светочувствительной матрицы. Выделяют две наиболее распространенные разновидности светочувствительного элемента: TFT и CMOS. В каждой матрице есть конденсаторы. После того, как свет преобразуется в электроны, конденсаторы разряжаются или заряжаются. В процессе считывания уровня заряда в них и образуется электрический ток.
Преобразование электронов в качественное изображение. За измерение уровня зарядки и разрядки отвечают особые цифровые преобразователи. Все значения, которые они получают, в дальнейшем преобразуются в различные уровни серого для каждого из пикселей. А из этих пикселей формируют изображение, с которым уже может работать специалист при помощи особого ПО.

Особенности цифровой радиографии и ее преимущества

Среди главных отличительных особенностей цифровой радиографии выделяют полное отсутствие необходимости в рентгеновской пленке или многоразовых пластинах. В ходе экспонирования специалисту понадобиться только рентгеновский аппарат и плоскопанельный детектор.

Основные преимущества цифровой радиографии:

Экономичность. Вы не тратите деньги на пленку или пластины, подготовку специального помещения для лаборатории, реактивы и вспомогательное оборудование как в случае обработки запоминающих пластин.
Скорость обработки. Если экспонирование и дальнейшая проявка пленки занимают около 30–40 минут. Работая же с плоскопанельным детектором, можно получить изображение высокого качества за считанные секунды: 10—150 секунд на создание четкой картинки, 2 секунды на ее передачу на ПК.
Удобство. Специалистам, проводящим контроль, не нужно уметь работать с проявочным оборудованием и химическими реактивами. Детектор подключается прямо к компьютеру проводом или посредствам беспроводной связи. Как только снимок создан, он практически мгновенно доступен и на ПК.
Безопасность. В разы снижается негативное влияние на здоровье специалистов неразрушающего контроля. Во-первых, это связано с уменьшением длительности экспонирования. Во-вторых, полностью исключен контакт с агрессивной химией.
Высокое качество получаемых изображений. Снимки не уступают по своей четкости тем, что получают классическим способом с использованием пленки.
Удобство хранения результатов контроля. Т. к. снимки сразу попадают на ПК, то организовать архив полученных изображений очень просто. Помимо этого подобный формат организации хранения помогает быстро делиться снимками с другими специалистами, передавая их по сети.

Для просмотра и оценки полученных результатов используется специализированное ПО. Именно с его помощью можно не только получать снимки на ПК, но и производить их обработку, делать необходимые измерения. По своим возможностям программное обеспечение схоже с приложениями, используемыми в ходе компьютерной радиографии. С его помощью также можно настраивать фильтры, приближать снимки. Но есть у него и свои особенности:

Калибровка нуля и по усилению.
Настройка длительности экспозиции, а также количества кадров для проведения усреднения.
Наложение на изображение специализированных фильтров.

Самое надежное и долговечное, а главное недорогое оборудование для цифровой радиографии вы можете заказать у ООО «НДВ-Комплект». Мы поставляем принадлежности отличного качества по самым низким ценам, помогаем с подбором техники. Обращайтесь!
