Аппаратно-программный комплекс для оцифровки радиографических снимков КАРАТ РС35

Аппаратно-программный комплекс для оцифровки радиографических снимков КАРАТ РС35

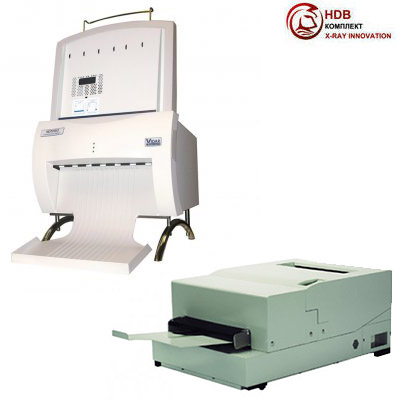

Аппаратно-программный комплекс для оцифровки радиографических снимков КАРАТ РС35 является оптимальным решением для решения большого спектра задач, связанных с оцифровкой. Данное оборудование позволяет быстро и без особых трудностей производить обработку как рулонных пленок, так и стандартных снимков. В набор включено сразу сразу два аппарата: Array 2905 HD и VIDAR NDT PRO. Второй оснащен автоподатчиком, адаптированным для работы как с листами, так и с рулонами. Помимо этого в комплекс включен ПК или ноутбук со специализированным программным обеспечением. Данный набор оборудования соответствует стандарту ISO 14096 для класса DS (в режиме накопления), удовлетворяет требованиям РД Транснефть и СТО Газпром.

Заказать КАРАТ РС35 на привлекательных условиях вы можете у ООО «НДВ-Комплект». Мы предлагаем низкие цены на все принадлежности для радиографического контроля, быструю и удобную доставку, помощь с подбором оборудования.

Комплект поставки

  • промышленный оцифровщик рентгеновских снимков Array 2905 HD или промышленный оцифровщик радиографических снимков VIDAR NDT PRO (с автоподатчиком листовых снимков и устройством подачи рулонных снимков);
  • специализированный стационарный ПК или ноутбук;
  • программное обеспечение «X-Vizor» (св-во гос. рег. №2012610620 от 10.01.2012 г.).

Технические характеристики

Параметр Array 2905 HD Vidar NDT PRO
Источник света HeNe лазер 632,8 нм LED-лампа
Диапазон оптической плотности от 0,05 до 4,7 D (класс DS — в соответствии с ISO 14096) От 0,5 до 4,0 (класс DB — в соответствии с ISO 14096)
Размер оцифровываемой плёнки  Ширина: от 10 до 35 см
Длина: от 20 до 500 см.
Ширина: от 6 до 35 см.
Длина: от 20 до 500 см.
Разрешение сканирования от 50 мкм до 500 мкм (шаг 1 мкм) 100 мкм
Реальное разрешение снимка  До 9 пар линий на мм До 5 пар линий на мм
Глубина цвета (разрядность оцифровки) 12 бит 16 бит ( макс. 65535 уровней шкалы серого)
Программное обеспечение X-Vizor  X-Vizor
Скорость сканирования пленки 34х43 см 140 сек (режим 50 мкм, до 4,7D)
100 сек (режим 50 мкм, до 4,0D)
50 сек (режим 100 мкм, до 4,7D)
30 сек (режим 100 мкм, до 4,0D)



90 сек (режим 100 мкм, до 4,0D)
Условия эксплуатации От 15° до 30°C, относительная влажность без конденсации от 30% до 75% От 10° до 35°C, относительная влажность без конденсации от 20% до 85%
Условия хранения От ­20° до 60°C, относительная влажность без конденсации от 10% до 90% От ­18° до 60°C, относительная влажность без конденсации от 20% до 85%
Детектор Фотоумножитель ПЗС матрица нового поколения: полупроводниковая высокого разрешения (HD­CCD™)
Интерфейс USB USB
Электропитание 200–240 В, частота: 50/60 Гц; мощность 300 Вт 85-264 В, частота: 47-63 Гц; мощность:<100 Вт
Тип использования Стационарное Мобильное
Вес, кг 45 (104 в транспортной упаковке – деревянный ящик на палете) 21 (27 в упаковке)
Габаритные размеры, мм (ШхГхВ) 526×764×330 480×380×630
