Рентгеновский кроулер: как выбрать правильно
2021-03-10

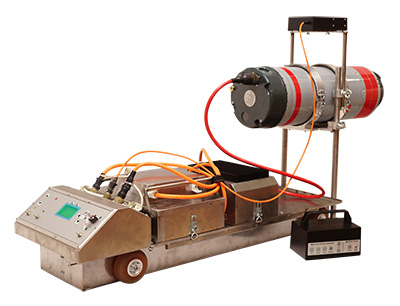

Кроулер для радиографического контроля — это своеобразная тележка, которая используется для перемещения рентген аппарата внутри трубы. Устройство помогает быстро и без проблем доставить оборудование к месту экспозиции. Выбирают кроулеры, исходя из того, с каким объектом предстоит работать. На рынке сегодня представлено немало оборудования. Процесс подбора вполне себе может затянуться, особенно если не знать, на что именно обращать внимание. Именно эту тему и осветим в нашей статье.
Рентгеновский кроулер: основные характеристики
Прежде всего специалисту необходимо обратить внимание на габариты устройства. Некоторые модели скорее всего просто не влезут в проверяемую трубу. Другие, наоборот, не смогут правильно отцентрировать рентген аппарат для проведения контроля. Поэтому на соответствие того или иного устройства и непосредственно самого трубопровода рекомендуется обращать внимание в первую очередь. Для удобства можно заглянуть в небольшую сводную таблицу.
Диаметр трубы, мм | Модель кроулера | Рентгеновский аппарат |
570-1828 | JME 24 | SITE-X 250-360, Balteau |
530-1420 | АРГО-2, АРГО-3 | Радон-250, Eresco |
254-1524 | JME 10-60 | SITE-X 200, 225, 300, 320, 360; Balteau |
135-457 | JME 6-8 | ICM CP160CR, ICM SITE-X C1802, JME CXT 180 |
Если говорить о функционале, то он у большинства предлагаемых на рынке систем очень схож. Практически все кроулеры оснащены специальными датчиками, способными распознать препятствия, оценить уровень воды или распознать край трубы, а также встроенными механизмами для возврата аппарата в стартовую точку. Все они выступают в качестве гаранта того, что в процессе работы кроулер не потеряется, не утонет в глубокой луже или не застрянет на скользком участке. Согласитесь, не слишком приятно лишиться дорогостоящего оборудования, которое к тому же еще и будет довольно сложно извлечь из трубопровода в случае чего.
Кроулеры и рентген аппараты: как правильно подобрать оборудование
От того, насколько правильно будет подобран рентгеновский аппарат, во многом зависит успешность проведения неразрушающего контроля. Поэтому рекомендуется обратить внимание на несколько весомых нюансов:
- Окно выхода рентген луча должно быть в торцевой части аппарата. Т.е. для контроля необходимо выбирать технику панорамного типа. При этом угол выхода пучка излучения должен быть не менее 120 градусов.
- Технические возможности. Нужно заранее посмотреть номограмму и просчитать время требуемой экспозиции для той толщины труб, с которой предстоит работать. Также мы рекомендуем обратить внимание на нерезкость.
- Уровень производительности аппарата. Важно помнить, что импульсные аппараты, например, имеют небольшую дозу излучения, но при этом нуждаются в длительном перерыве между двумя экспозициями. Полупериодные аппараты и постоянного потенциала работают практически без отдыха, при этом выдаваемая доза у постоянников немного выше.
Время автономной работы кроулеров
Промежуток времени, который устройство сможет работать автономно, напрямую влияет на общую эффективность и продолжительность контроля. Ведь чем дольше будет работать кроулер, тем больше стыков можно будет проверить, и тем быстрее работа будет окончена.
Определяющую роль имеют три фактора:
- Емкость батареи. Другими словами, это запас той энергии, которая будет расходоваться в процессе движения кроулера и проведения экспозиций. Так, например, у модели JME стоит аккумулятор на 25Ач, а у JME 6CR2 — 12Ач. Это значит, что в приблизительно равных условиях первый сможет проработать значительно дольше, чем второй.
- Уровень энергопотребления аппарата. Чем он выше, тем быстрее будет садиться аккумулятор транспортировочной системы.
- Вес кроулера вместе с аппаратом. Чем тяжелее будет комплект, тем быстрее иссякнет запас батареи.
При этом крайне важно понимать, что далеко не всегда указанные в паспорте оборудования показатели можно принимать, как аксиому. Зачастую настоящие возможности выбранной модели могут значительно отличаться от прописанных в документации, ведь существенное влияние на них оказывают условия эксплуатации и многие другие факторы. Именно поэтому перед покупкой того или иного кроулера лучше посмотреть на его работу в реальности на демонстрации, или, как минимум, ознакомиться с документами с проведенных ранее испытаний. Это может реально оценить возможности устройства и понять, насколько оно вам подходит или не подходит.
Как рассчитать, насколько хватит полностью заряженной батареи?
Для того, чтобы предотвратить такую неприятность, как потерю кроулера в трубопроводе, нужно заранее рассчитать примерный расход электроэнергии. Понятно, что повлиять на него могут многие факторы, такие как, например, угол наклона трубы или температура воздуха окружающей среды. Но примерные значения все-таки лучше знать.
Что понадобиться для проведения расчетов? Базовые знания об объекте и используемом оборудовании: длина трубы, ее диаметр и толщина стенок, количество аккумуляторов и их емкость, уровень напряжения питания, мощность двигателя и аппарата, скорость движения и длительность экспозиции. Как только у вас будут все эти данные, можно приступать к расчетам:
- Определим, сколько энергии понадобится кроулеру, чтобы проехать от одного стыка к другому. Для этого разделим длину участка (трубы) на скорость движения, а затем умножим полученное число на мощность двигателя. При этом важно учитывать, что разгон и торможение в расчет не берутся.
- Теперь определим, сколько энергии уйдет на проведение экспозиции. Для этого умножим время ее проведения на мощность используемого рентген аппарата. Будем считать, что он работает на предельных показателях.
- Определим общий расход на один участок трубы. Для это сложим расходуемый на экспозицию заряд и удвоенную величину расхода на перемещения (умножаем на 2, т.к. нам нужно, чтобы кроулер не только уехал, но и вернулся обратно в дальнейшем).
- На последнем шаге узнаем количество участков, которые сможет исследовать наш комплекс на одном заряде аккумулятора. Для этого переведем емкость батареи из Ач в Втч, а затем разделим это число на расход, полученный в предыдущем пункте.
Вот и все. Теперь у вас есть примерный показатель, способный охарактеризовать предполагаемую производительность комплекса из кроулера и рентген аппарата. Безусловно, важно понимать, что эти данные очень относительные. Но приблизительную картину они покажут, и этого иногда достаточно, чтобы сделать выбор.
Тип системы управления
Главная задача любого кроулера — это транспортировка рентген аппарата до места контроля. Это значит, что устройство должно останавливаться в четко заданной точке. Для управления оборудованием в большинстве современных систем используется магнитоп. Это специальный элемент, который располагают на внешней стороне трубы. Как только устройство приближается к нему, подается специальный сигнал «стоп».
Работает любой магнитоп благодаря использованию электромагнитных волн. При этом чем толще стенки труб, тем тяжелее сигналу воздействовать на датчики. Помимо всего прочего никогда нельзя забывать о слое изоляции. Его толщина порой достигает 12 см, а это достаточно серьезное препятствие. Именно поэтому работу любой системы лучше всего тестировать непосредственно на своем объекте.
В некоторых моделях возможно использование в качестве элемента для управления источников ионизирующего излучения. Это может быть либо радионуклид, либо рентгеновский аппарат. Он размещается снаружи трубы. В тот момент, когда кроулер приближается к источнику, его счетчики улавливают излучение. Получив сигнал, устройство останавливается. Как только внешний источник прекращает излучение, аппарат, расположенный на движущейся платформе внутри трубы, начинает экспозицию. К недостаткам этой методики можно отнести полное отсутствие возможности получить обратную связь, а также необходимость использовать дополнительный источник.
Преодолеваемый кроулером уклон
Нужно понимать, что далеко не всегда трубопроводы линейны и проложены строго по горизонтали. Чаще всего местность, в которой прокладывали трубы, далека от идеала. Поэтому любой кроулер просто обязан уметь двигаться под уклоном.
Внутри трубы системе может встретиться наледь, мусор либо другие препятствия. Все эти неприятности, а также большой уклон затрудняют движение, заметно повышают уровень энергопотребления.
Каждый производитель обозначает максимальный преодолеваемый угол наклона для своего оборудования. Чаще всего показатели варьируются в пределах от 16 до 40 градусов. При этом все эти значения считаются относительными, и их стоит проверять на практике непосредственно на объекте в условиях, приближенных у реальным.
Руководствуясь всеми этими рекомендациями, вы легко подберете подходящий именно под ваши задачи кроулер. А если все-таки останутся вопросы, вы всегда можете обратиться за консультацией к специалистам ООО «НДВ-Комплект». Мы всегда рады помочь и подобрать качественную технику и принадлежности для неразрушающего контроля на самых выгодных условиях.
