Стационарный рентгеновский аппарат BALTOGRAPH ТSD 450
Стационарный рентгеновский аппарат BALTOGRAPH ТSD 450 — это высокопроизводительная система для проведения радиографической неразрушающей диагностики на производстве и в лаборатории. Оборудование подходит для исследования элементов из стали, керамики, различных сплавов металлов, пластмассы. Оно помогает выявить даже самые мелке дефекты: трещины, пористость, изъяны сборки, непровары, наличие инородны тел. В состав комплекса входит качественная система охлаждения и эргономичный пульт для быстрой настройки и запуска BALTOGRAPH ТSD 450.
Технические характеристики
| TSD 450/0 | TSD 450/0C | TSD 450/2 | ||||
| Малый фокус | Большой фокус | Малый фокус | Большой фокус | Малый фокус | Большой фокус | |
| Максимальное напряжение на аноде | 450 | 450 | 450 | 450 | 450 | 450 |
| Максимальная мощность излучения, ватт | 900 | 4500 | 900 | 4500 | 700 | 1500 |
| Максимальный анодный ток | 10 | 24 | 20 | 30 | 6 | 14 |
| Размер фокуса IEC336 | 1,2×1,2 | 3×3 | 1,2×1,2 | 3×3 | d 0,4 | d 1,0 |
| *- измерения по стандарту EN12543 | ||||||

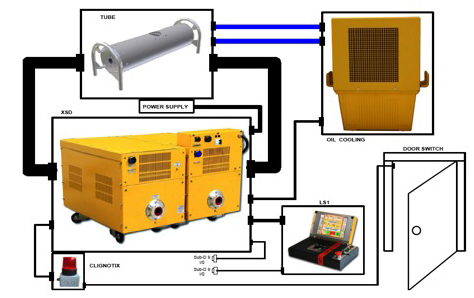

Схема подключения модулей
Комплект поставки
Анодный и катодный высоковольтные генераторы
Регулировка тока от 0,1 мА до 30 мА
Регулировка напряжения от 5 до 450 кВ
Максимальная мощность 4500Вт
Стабильность 0.1%
Универсальный пульт управления LS1
Большой (12”) жидкокристаллический экран
Память на более 1000 режимов экспозиции
Встроенная библиотека трубок, номограмм, режимов
Базовый калькулятор экспозиций
Высоковольтные кабели с фланцами 5 м 2 шт.
Кабель заземления рентгеновской трубки — 1 шт.
Сетевой кабель 10 м
Соединительный кабель 20 м
Направленная рентгеновская трубка TSD450/0
Максимальное напряжение на аноде 450кВ
Материал колбы металлокерамическая
Максимальный анодный ток трубки 30 мА
Максимальная мощность на аноде трубки: 4500 Вт
Глубина просвечивания по стали: 120 мм
Пределы регулировки высокого напряжения: 15…450 кВ с шагом 0.1 кВ
Большой фокус IEC336 (mm): 3 x 3
Малый фокус IEC336 (mm): 1,2 x 1,2
Высоковольтный кабель 5 м — 2 шт.
Разъемы высоковольтного кабеля — 4 шт.
Кабель заземления рентгеновского генератора 6 м — 1 шт.
Сетевой кабель 10 м — 1 шт.
Кабель к пульту управления 20 м — 1 шт.
Инструкция по эксплуатации на русском языке — 1 шт.
Система охлаждения с комплектом кабелей — 1 шт.
Датчик закрытия двери — 1 шт.
Световой индикатор включения рентгеновской трубки — 1 шт.
