ПЛЕНКА THERMOSCALE ДЛЯ ИЗМЕРЕНИЯ РАСПРЕДЕЛЕНИЯ ТЕПЛА
Thermoscale — уникальная пленка, разработанная компанией Fujifilm, которая позволяет произвести количественную оценку распределения тепла по изменению интенсивности оттенка цвета.
В Thermoscale использована специальная технология регулировки интенсивности оттенка цвета в зависимости от температуры для создания высокоточной картины распределения тепла в широком диапазоне температур. Thermoscale идеально подходит для анализа распределения тепла в процессе прессования, прокатывания и ламинирования, а также в сушильных печах.
ПЛЕНКА THERMOSCALE: основные сферы применения
1. Соединение давлением с помощью анизотропной проводящей пленки (ACF) в ЖК-панелях / Thermoscale 200C:
При производстве ЖК-панелей интегральная микросхема присоединяется с помощью анизотропной проводящей пленки (ACF), к которой термокомпрессионной головкой подводится тепло и давление. Если тепло распределяется по соединяемой поверхности неравномерно (напр. горячее в одних местах и холоднее в других), пленка ACF может не присоединиться дожным образом, что приведет к браку. Thermoscale обеспечивает наглядную визуализацию, позволяющую оценить однородность и приемлемость распределения тепла.
2. Термосклейка упаковки / Thermoscale 200C:
Термосклеивание обычно применяется для запечатывания упаковки пищевых продуктов, медицинских материалов и литий-ионных аккумуляторов. Нагревательный блок обеспечивает подвод тепла к краю пластиковой упаковки для ее склеивания. Неравномерное распределение тепла по поверхности термошва или блока нагревателя, а также недостаточный нагрев упаковки, приводит к созданию некачественного шва. Thermoscale можно использовать для оценки количества тепла, полученного упаковкой.
3. Копировальная машина: термоплавление / Thermoscale 100
В обычных офисных лазерных копировальных машинах (многофункциональных принтерах) валики с помощью тепла плавят тонер и наносят его на бумагу в виде букв и изображений. Однако если тепло распределяется неравномерно или на поверхности валика имеются царапины, качественное копирование невозможно. С помощью Thermoscale можно узнать о существовании неравномерностей в распределении тепла или даже мелких царапин на поверхности термовалика.
Структура и принцип действия пленки Thermoscale

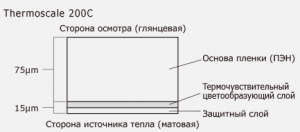

Структура:
Основа пленки покрыта термочувствительным цветообразующим слоем и защитным слоем, как показано на рисунке справа. Коснитесь матовой стороной источника тепла и осмотрите цветные участки, отражающие распределение тепла, на глянцевой стороне листа.

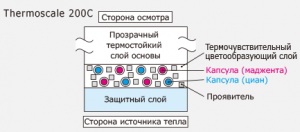

Принцип действия:
Под влиянием тепла проявитель плавится, делая стенки микрокапсул проницаемыми и позволяя проявителю проникнуть внутрь, где он реагирует с цветообразующим агентом образованием цвета.
Thermoscale — это революционно новая пленка, с помощью которой можно легко измерить распределение тепла путем наблюдения за изменением плотности и оттенков цветов.

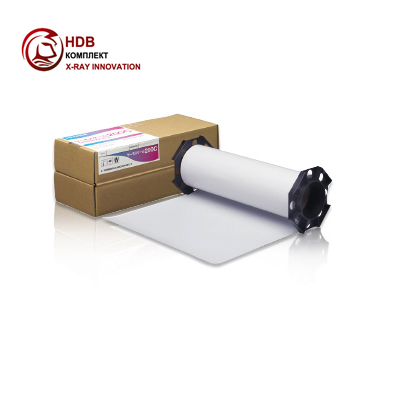

Мы предлагаем варианты пленок Thermoscale в рулонах (270 мм х 5 м) и листах (270 мм х 200 мм х 5 листов).
Купить пленку Thermoscale и другую продукцию Fujifilm можно у первого официального дилера Fujifilm на территории Республики Беларусь — ООО НДВ-Комплект! Наши специалисты помогут вам с выбором и постараются выполнить ваш заказ в кратчайшие сроки!
