Универсальный рентгенографический аппарат 0,3 СБК 160 С переносной

Рентгеновский аппарат «0,3 СБК 160 C», универсальное питание

Компактный переносной рентгеновский аппарат «0,3СБК 160 C» — абсолютно универсальная модель, работающая практически от любого источника питания. Оборудование идеально подходит для проведения контроля состояния сварных швов трубопроводов, а также различных монтажных и строительных конструкций, отливок и поковок цветных и черных металлов. Работать устройство может как в цеху, так и в полевых условиях, когда подключение к сети переменного тока невозможно. Одно из главных преимуществ данной модели заключается в расширенном диапазоне рабочих температур. Это значит, что эксплуатировать ее можно даже в условиях Арктики при морозе в -40 градусов без угрозы повредить аппарат и потерять качество снимков. Компактный рентгенаппарат «0,3СБК 160 С» представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, с фокусным пятном 0,8×0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Благодаря своей универсальности он может работать при подключении к сети переменного тока, а также к абсолютно любым источникам питания:

  • бензиновому генератору
  • переносной аккумуляторной батарее
  • автомобильному аккумулятору напряжением 12 или 24 вольта при условии использования специально адаптера

Для оптимизации рабочего процесса укомплектовать устройство можно дополнительными приспособлениями для контроля труб разного диаметра.
Заказать рентгенаппарат «0,3СБК 160 С» вы можете у ООО «НДВ-Комплект». Своим клиентам мы готовы предложить минимальные сроки поставки, низкие цены и самый большой выбор дополнительных аксессуаров, расходных материалов для неразрушающего контроля. Получить консультацию можно по телефону или, отправив заявку на электронную почту.

Основные технические характеристики

Анодное напряжение 50 — 160 кВ
Анодный ток 0,1 — 3 мА
В диапазоне от 100 кВ до 160 кВ характеристика по мощности — изоваттная
с предельной мощностью на аноде 300 Вт
Диаграмма излучения — коническая с углами при вершине 100° × 80°
Размер фокусного пятна 0,8 х 0,8 мм

Все части, входящие в базовую комплектацию, укладываются в 2 пластиковых ящика.

Масса этого комплекта не превышает 18,5 кг

Предельные значения режимов работы:

мощность на аноде рентгеновской трубки 300 Вт
анодное напряжение 160 кВ
анодный ток 3 мА
В диапазоне 100 кВ – 160 кВ характеристика по мощности изоваттная с предельным значением на аноде 300 Вт

Диапазон установок режимов работы рентгеновской трубки:

анодного напряжения на рентгеновской трубке 50÷160 кВ
тока анода рентгеновской трубки 0,1÷3,0 мА
времени экспозиции 1 ÷ 998 сек
времени задержки начала экспозиции 0 ÷ 60 сек

Дискретность установок режимов работы:

анодного напряжения 1,0 кВ
анодного тока 0,1 мА
времени экспозиции 1 сек
времени задержки начала экспозиции 5 сек

Рентгенооптические параметры:

Диаграмма излучения – конус с углами при вершине 80° х 100°
Ось пучка перпендикулярна к оси моноблока
Размер фокусного пятна 0,8 х 0,8 мм

Напряжение питания и потребляемая мощность:

Питание — от сети переменного тока 50 Гц с напряжением 100 ÷ 240 В
Питание — от источника постоянного тока с напряжением 24 В ± 10%
Питание — при работе от аккумулятора 12 В через адаптер — преобразователь 12/24 В 11 ÷ 16 В
Мощность, потребляемая от сети, не более 540 Вт

Температурные параметры:

Диапазон рабочих температур окружающей среды -40°С ÷ +40° С
Диапазон температур хранения -50° С ÷ +50° С
Температура отключения по перегреву моноблока +70° С
Время непрерывной работы на максимальной мощности при начальной температуре +20° С около 20 мин

Габаритные размеры основных частей аппарата:

Моноблок «0,3 CБК 160 C» Ø120 × 508 мм
Блок питания и управления (БПУ) «0,3 CБК 160» с универсальным питанием 580 × 430 × 240 мм
Пульт дистанционного управления (ПДУ) «0,3 CБК 160» 155 × 100 × 30 мм

Масса основных частей аппарата:

Моноблок «0,3 СБК 160 С», не более 5,5 кг
Блок питания и управления (БПУ) «0,3 CБК 160 С» с универсальным питанием, не более 3,8 кг
Пульт дистанционного управления (ПДУ) «0,3 CБК 160 С», не более 0,4 кг
Кабель моноблока (2РМ22-2РМ22) длиной 5 м, не более 0,7 кг
Кабель ПДУ (XS9JK- XS9JK) длиной 25 м, не более 0,8 кг
Кабель сетевой (2РМ24-евровилка) длиной 2 м, не более 0,2 кг

Комплект эксплуатационной документации:

Паспорт технический «0,3 СБК 160 С» с универсальным питанием
Техническое описание «0,3 СБК 160 С» с универсальным питанием
Руководство по эксплуатации «0,3 СБК 160 С» с универсальным питанием

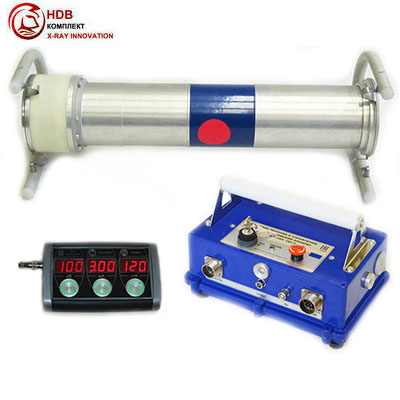

Комплект поставки

  • Mоноблок «0,3 СБК 160»
  • Блок питания и управления (БПУ) «0,3 СБК 160» с универсальным питанием, в пылезащитном алюминиевом кейсе
  • Пульт дистанционного управления (ПДУ) «0,3 СБК 160»
  • Кабель моноблока (моноблок – БПУ) (2РМ22-2РМ22), 5м
  • Кабель ПДУ (XS9JK- XS9JK), 25 м
  • Кабель сетевой (2РМ24-евровилка), 2 м
  • Съемная ручка моноблока аппарата серии «0,3 СБК 160»
  • Комплекты ключей от замка безопасности
  • Комплект эксплуатационной документации
  • Укладочные пластиковые ящики (2 шт.)
