Универсальный компактный рентгенографический аппарат 0,3 СБК 200 С РК переносной

Рентгеновский аппарат «0,3 СБК 200 C РК», питание 24 В

Рентгеновский аппарат «0,3СБК 200 C РК» — компактная переносная модель, работающая от источника питания в 24В. Среди основных плюсов этой модели обязательно стоит выделить устойчивость к понижению температуры окружающей среды вплоть до -40 градусов, а также возможность управления оборудованием при помощи выносного пульта, подключающегося даже с расстояния в 70 м, невосприимчивость к неблагоприятным. Рентгенаппарат применяют для проведения контроля сварочных швов при работе с трубопроводами и строительными, монтажными конструкциями, пользуется большим спросом среди представителей предприятий, занимающихся судостроением и авиастроительством. Часто используется для контроля отливок и поковок цветных и черных металлов. Компактный рентгенаппарат «0,3СБК 200 С РК» представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 1,2 БПM 21-200, с фокусным пятном 2,0×2,2 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Аппарат абсолютно не прихотлив и подходит для эксплуатации в полевых условиях. В случае, если предстоит проводить неразрушающий контроль трубопроводов малого либо наоборот слишком большого диаметра, оборудование можно снабдить дополнительными аксессуарами для дополнительного удобства специалистов. Заказать рентгенаппарат «0,3СБК 200 С РК» вы можете у ООО «НДВ-Комплект». Своим клиентам мы готовы предложить сжатые сроки поставки, большой выбор товаров, самые низкие цены. Получить консультацию можно по телефону или после отправки заявки на электронную почту.

Основные технические характеристики

Анодное напряжение 100 — 200 кВ
Анодный ток 0,1 — 3 мА
В диапазоне от 100 кВ до 200 кВ характеристика по мощности — изоваттная
с предельной мощностью на аноде 300 Вт
Диаграмма излучения — коническая с углами при вершине 60° × 40°
Размер фокусного пятна 2,0 х 2,2 мм

Все части, входящие в базовую комплектацию, укладываются в 2 пластиковых ящика.

Масса этого комплекта не превышает 19 кг

Предельные значения режимов работы:

мощность на аноде рентгеновской трубки 300 Вт
анодное напряжение 200 кВ
анодный ток 3 мА
В диапазоне 100 кВ – 200 кВ характеристика по мощности изоваттная с предельным значением на аноде 300 Вт

Диапазон установок режимов работы рентгеновской трубки:

анодного напряжения на рентгеновской трубке 100÷200 кВ
тока анода рентгеновской трубки 0,1÷3,0 мА
времени экспозиции 1 ÷ 998 сек
времени задержки начала экспозиции 0 ÷ 60 сек

Дискретность установок режимов работы:

анодного напряжения 1,0 кВ
анодного тока 0,1 мА
времени экспозиции 1 сек
времени задержки начала экспозиции 5 сек

Рентгенооптические параметры:

Диаграмма излучения – конус с углами при вершине 60° х 40°
Ось пучка перпендикулярна к оси моноблока
Размер фокусного пятна 2,0 х 2,2 мм

Напряжение питания и потребляемая мощность:

Питание — от сети переменного тока 50 Гц с напряжением 100 ÷ 240 В
Питание — от источника постоянного тока с напряжением 24 В ± 10%
Питание — при работе от аккумулятора 12 В через адаптер — преобразователь 12/24 В 11 ÷ 16 В
Мощность, потребляемая от сети, не более 540 Вт

Температурные параметры:

Диапазон рабочих температур окружающей среды -40°С ÷ +40° С
Диапазон температур хранения -50° С ÷ +50° С
Температура отключения по перегреву моноблока +70° С
Время непрерывной работы на максимальной мощности при начальной температуре +20° С около 20 мин

Габаритные размеры основных частей аппарата:

Моноблок «0,3 CБК 200 C РК» Ø130 × 590 мм
Блок питания и управления (БПУ) «0,3 CБК 200 C РК» с универсальным питанием 280 × 190 × 180 мм
Адаптер-Преобразователь 24/31 В 215 × 120 × 100 мм

Масса основных частей аппарата:

Моноблок «0,3 СБК 200 С РК», не более 8,4 кг
Блок питания и управления (БПУ) «0,3 CБК 200 C РК» с универсальным питанием, не более 3,4 кг
Адаптер-Преобразователь 24/31 В, не более 1,5 кг
Кабель моноблока (2РМ22-2РМ22) длиной 5 м, не более 0,7 кг
Кабель питания 24 В (FQ18 — FQ18) длиной 1 м, не более 0,2 кг

Комплект эксплуатационной документации:

Паспорт технический «0,3 СБК 200 С РК» с питанием 24 В
Техническое описание «0,3 СБК 200 С РК» с питанием 24 В
Руководство по эксплуатации «0,3 СБК 200 С РК» с питанием 24 В

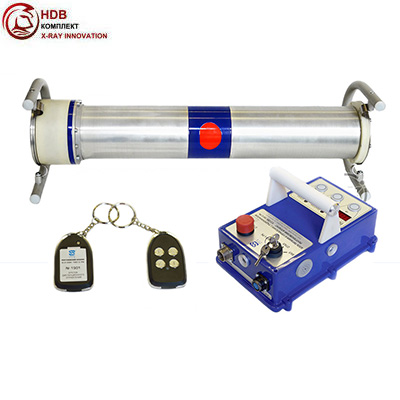

Комплект поставки

  • Mоноблок «0,3 СБК 200 С»
  • Блок питания и управления морозостойкий (БПУ С) с радиоканалом «0,3 СБК 200 С РК» с питанием 24 В
  • Преобразователь 24/31 В морозостойкий в герметичном корпусе с сильноточными проводами длиной 1 м с «крокодилами»
  • Пульт радио управления (радиобрелок) (РБ) – 2 шт.
  • Кабель моноблока морозостойкий (2РМ22-2РМ22), 5 м
  • Кабель сетевой морозостойкий «0,3 СБК 200 С» (2РМ24-евровилка), 2 м
  • Съемная ручка моноблока аппарата серии «0,3 СБК 200»
  • Комплекты ключей от замка безопасности
  • Комплект эксплуатационной документации
  • Укладочные пластиковые ящики (2 шт.)
