Рентгенографический аппарат 0,3 СБК 160 переносной универсальный

Рентгеновский аппарат «0,3 СБК 160», универсальное питание

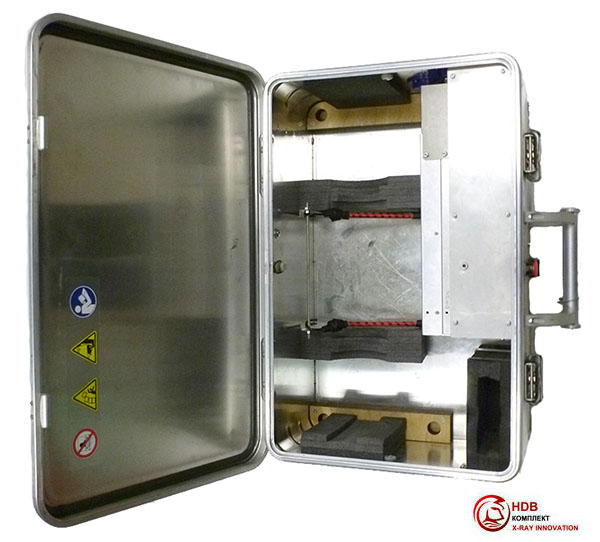

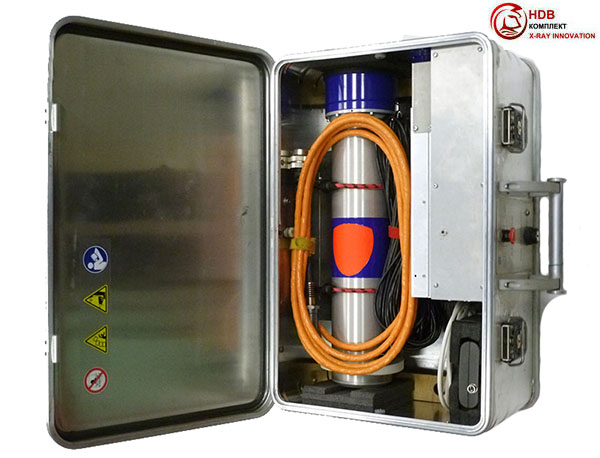

Аппарат рентгеновский переносной «0,3СБК 160» с универсальным питанием используется для проведения проверки качества сварных соединений на таких объектах, как трубопроводы, монтажных и строительных конструкций, а также отливок и поковок цветных и черных металлов. Устройство подходит для работы в абсолютно любых условиях, хорошо справляется с поставленными задачами как в цеху, так и не посредственно в «поле». Аппарат имеет моноблочное исполнение. «0,3СБК 160» — это источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, с фокусным пятном 0,8×0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Блок питания и управления устройства размещен в защищенном алюминиевом кейсе. В нем же отлично помещаются все принадлежности и сам аппарат, что значительно упрощает процесс хранения и транспортировки. Благодаря своей универсальности он может работать практически от любых источников питания:

  • сети переменного тока
  • бензинового генератора
  • переносной аккумуляторной батареи
  • автомобильного аккумулятора напряжением 12 или 24 вольта при условии использования специально адаптера

При необходимости аппарат может быть доукомплектован вспомогательными аксессуарами для комфортной работы, например, с трубами разных диаметров.
Заказать рентгенаппарат «0,3СБК 160» вы можете у ООО «НДВ-Комплект». Только у нас сжатые сроки поставки и самые адекватные цены. Высылайте заявку на почту, будем рады сотрудничеству.

Основные технические характеристики

Анодное напряжение 50 — 160 кВ
Анодный ток 0,1 — 3 мА
В диапазоне от 100 кВ до 160 кВ характеристика по мощности — изоваттная
с предельной мощностью на аноде 300 Вт
Диаграмма излучения — коническая с углами при вершине 100° × 80°
Размер фокусного пятна 0,8 х 0,8 мм

Масса этого комплекта не превышает 18,5 кг

Предельные значения режимов работы:

мощность на аноде рентгеновской трубки 300 Вт
анодное напряжение 160 кВ
анодный ток 3 мА
В диапазоне 100 кВ – 160 кВ характеристика по мощности изоваттная с предельным значением на аноде 300 Вт

Диапазон установок режимов работы рентгеновской трубки:

анодного напряжения на рентгеновской трубке 50÷160 кВ
тока анода рентгеновской трубки 0,1÷3,0 мА
времени экспозиции 1 ÷ 998 сек
времени задержки начала экспозиции 0 ÷ 60 сек

Дискретность установок режимов работы:

анодного напряжения 1,0 кВ
анодного тока 0,1 мА
времени экспозиции 1 сек
времени задержки начала экспозиции 5 сек

Рентгенооптические параметры:

Диаграмма излучения – конус с углами при вершине 80° х 100°
Ось пучка перпендикулярна к оси моноблока
Размер фокусного пятна 0,8 х 0,8 мм

Напряжение питания и потребляемая мощность:

Питание — от сети переменного тока 50 Гц с напряжением 100 ÷ 240 В
Питание — от источника постоянного тока с напряжением 24 В ± 10%
Питание — при работе от аккумулятора 12 В через адаптер — преобразователь 12/24 В 11 ÷ 16 В
Мощность, потребляемая от сети, не более 540 Вт

Температурные параметры:

Диапазон рабочих температур окружающей среды -40°С ÷ +40° С
Диапазон температур хранения -50° С ÷ +50° С
Температура отключения по перегреву моноблока +70° С
Время непрерывной работы на максимальной мощности при начальной температуре +20° С около 20 мин

Габаритные размеры основных частей аппарата:

Моноблок «0,3 CБК 160 C» Ø120 × 508 мм
Блок питания и управления (БПУ) «0,3 CБК 160» с универсальным питанием 580 × 430 × 240 мм
Пульт дистанционного управления (ПДУ) «0,3 CБК 160» 155 × 100 × 30 мм

Масса основных частей аппарата:

Моноблок «0,3 СБК 160», не более 5,5 кг
Блок питания и управления (БПУ) «0,3 CБК 160» с универсальным питанием, не более 10,5 кг
Пульт дистанционного управления (ПДУ) «0,3 CБК 160», не более 0,4 кг
Кабель моноблока (FQ24-2РМ22) длиной 5 м, не более 0,7 кг
Кабель ПДУ (FQ14-XS9JK) длиной 25 м, не более 0,8 кг
Кабель сетевой (FQ18-евровилка) длиной 2 м, не более 0,2 кг

Комплект эксплуатационной документации:

Паспорт технический «0,3 СБК 160» с универсальным питанием
Техническое описание «0,3 СБК 160» с универсальным питанием
Руководство по эксплуатации «0,3 СБК 160» с универсальным питанием

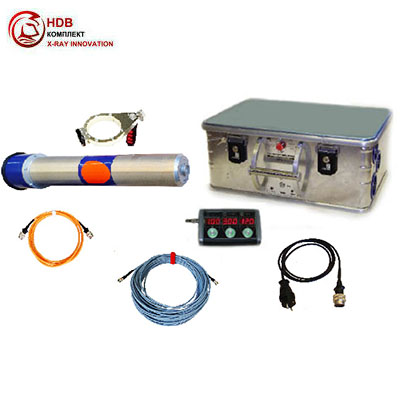

Комплект поставки

  • Mоноблок «0,3 СБК 160»
  • Блок питания и управления (БПУ) «0,3 СБК 160» с универсальным питанием, в пылезащитном алюминиевом кейсе
  • Пульт дистанционного управления (ПДУ) «0,3 СБК 160»
  • Кабель моноблока (моноблок – БПУ) (FQ24-2РМ22), 5м
  • Кабель ПДУ (FQ14-XS9JK), 25 м
  • Кабель сетевой (FQ24-евровилка), 2 м
  • Съемная ручка моноблока аппарата серии «0,3 СБК 160»
  • Комплекты ключей от замков кейса и замка безопасности
  • Комплект эксплуатационной документации
