Стационарный рентгеновский аппарат BALTOGRAPH ТSD 160
Стационарный рентгеновский аппарат BALTOGRAPH ТSD 160 — это целая комплексная система, созданная для решения широкого спектра задач. Оборудование идеально подходит для применения как на производствах, так и в лабораториях. Устройство хорошо справляется с рентгеновской дефектоскопией элементов из разных материалов: стали, сплава металлов, керамики, пластмассы. В состав BALTOGRAPH ТSD 160 входят: источник напряжения и излучения в надежных корпусах, системы охлаждения и управления. Эргономичный пульт и простой интерфейс позволяют производить настройки быстро и максимально точно.
Технические характеристики
| TSD 160/0 | TSD 160/1 | |||||||
| Малый фокус | Большой фокус | Малый фокус | Большой фокус | |||||
| Максимальное напряжение на аноде | 160 Кв | 160кВ | 160 Кв | 160 Кв | ||||
| Максимальная мощность излучения, ватт | 600 | 3000 | 640 | 1600 | ||||
| Максимальный анодный ток | 15мА | 40мА | 15мА | 40мА | ||||
| Размер фокуса IEC336 | 0.4х0.4 | 3х3 | 0.4х0.4 | 1,5х1,5 | ||||
| TSD 160/3 | TSD 160/5 | |||||||
| Малый фокус | Большой фокус | Малый фокус | Большой фокус | |||||
| Максимальное напряжение на аноде | 160 Кв | 160 Кв | 160 Кв | 160 Кв | ||||
| Максимальная мощность излучения, ватт | 640 | 640 | 800 | 1800 | ||||
| Максимальный анодный ток | 15мА | 15мА | 15мА | 50мА | ||||
| Размер фокуса IEC336 | 0.4х0.4 | 0.4х0.4 | 0.4* | 1* | ||||
| *- измерения по стандарту EN12543 | ||||||||

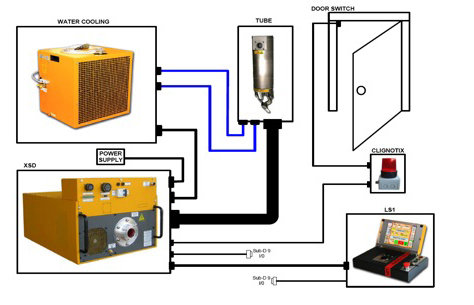

Схема подключения модулей
Комплект поставки
Анодный и катодный высоковольтные генераторы
Регулировка тока от 0,1 мА до 30 мА
Регулировка напряжения от 5 до 160 кВ
Максимальная мощность 3000Вт
Стабильность 0.1%
Универсальный пульт управления LS1
Большой (12”) жидкокристаллический экран
Память на более 1000 режимов экспозиции
Встроенная библиотека трубок, номограмм, режимов
Базовый калькулятор экспозиций
Высоковольтные кабели с фланцами 5 м – 1 шт.
Кабель заземления рентгеновской трубки – 1 шт.
Сетевой кабель 10 м
Соединительный кабель 20 м
Кабель к пульту управления 20 м – 1 шт.
Инструкция по эксплуатации на русском языке – 1 шт.
Система охлаждения с комплектом кабелей – 1 шт.
Датчик закрытия двери – 1 шт.
Световой индикатор включения рентгеновской трубки – 1 шт.
Направленная рентгеновская трубка TSD160/0
Максимальное напряжение на аноде 160кВ
Материал колбы металлокерамическая
Максимальный анодный ток трубки 30 мА
Максимальная мощность на аноде трубки: 3000 Вт
Глубина просвечивания по стали: 74 мм
Пределы регулировки высокого напряжения: 15…160 кВ с шагом 0.1 кВ
