Стационарный рентгеновский аппарат BALTOGRAPH ТSD 225
Стационарный рентгеновский аппарат BALTOGRAPH ТSD 225 полностью соответствует всем международным стандартам, касающимся безопасности. Высокоэффективный агрегат подходит для выявления даже самых небольших дефектов в ходе радиографической диагностики. Оборудование с удобной системой управления и надежным охлаждением отлично справляется с поиском изъянов в элементах из разных материалов. BALTOGRAPH ТSD 225 используют для исследования деталей из стали и сплавов металлов, пластмассы и керамики. Простой интерфейс позволяет настроить оборудование быстро и точно. При помощи аппарата можно обнаружить трещины, пустоты, нарушения правил сборки, включения инородных тел.
Технические характеристики
| TSD 225/0 | TSD 225/1 | TSD 225/3 | ||||
| Малый фокус | Большой фокус | Малый фокус | Большой фокус | Малый фокус | Большой фокус | |
| Максимальное напряжение на аноде | 225 Кв | 225кВ | 225 Кв | 225кВ | 225 Кв | 225кВ |
| Максимальная мощность излучения, ватт | 640 | 3000 | 640 | 1600 | 800 | 1800 |
| Максимальный анодный ток | 15мА | 30мА | 15мА | 30мА | 14,5мА | 30мА |
| Размер фокуса IEC336 | 0.4х0.4 | 3х3 | 0.4х0.4 | 1,5х1,5 | 0,2х0,2 | 0,4х0,4 |
| масса | 11 | 11 | 11 | |||

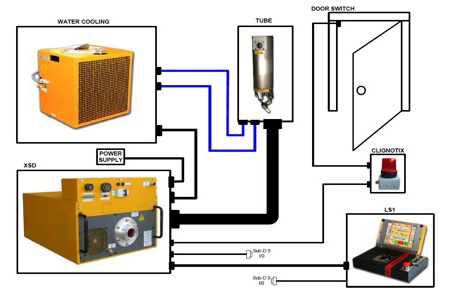

Схема подключения модулей
Комплект поставки
Анодный и катодный высоковольтные генераторы
Регулировка тока от 0,1 мА до 30 мА
Регулировка напряжения от 5 до 225 кВ
Максимальная мощность 3000Вт
Стабильность 0.1%
Универсальный пульт управления LS1
Большой (12”) жидкокристаллический экран
Память на более 1000 режимов экспозиции
Встроенная библиотека трубок, номограмм, режимов
Базовый калькулятор экспозиций
Высоковольтные кабели с фланцами 5 м — 1 шт.
Кабель заземления рентгеновской трубки — 1 шт.
Сетевой кабель 10 м
Соединительный кабель 20 м
Кабель к пульту управления 20 м — 1 шт.
Инструкция по эксплуатации на русском языке — 1 шт.
Система охлаждения с комплектом кабелей — 1 шт.
Датчик закрытия двери — 1 шт.
Световой индикатор включения рентгеновской трубки — 1 шт.
Направленная рентгеновская трубка TSD225/0
Максимальное напряжение на аноде 225кВ
Материал колбы металлокерамическая
Максимальный анодный ток трубки 30 мА
Максимальная мощность на аноде трубки: 3000 Вт
Глубина просвечивания по стали: 74 мм
Пределы регулировки высокого напряжения: 15…225 кВ с шагом 0.1 кВ
Большой фокус IEC336 (mm): 3 x 3
Максимальный ток 30 мА
Максимальный ток при максимальном напряжении 13 мА
Малый фокус IEC336 (mm): 0,4 x 0,4
Максимальный ток 15мА
Максимальный ток при максимальном напряжении 2,8 мА
