Стационарный рентгеновский аппарат BALTOGRAPH ТSD 320
Стационарный рентгеновский аппарат BALTOGRAPH ТSD 320 — простое в настройке и управлении оборудование для радиографической дефектоскопии. Агрегат оснащают эргономичным пультом и надежной системой охлаждения, мощным источником напряжения. Технику применяют в таких сферах промышленности, как автомобилестроение и аэрокосмическое производство, добыча нефти и газа. При помощи устройства выявляют пористости и трещины, изъяны в сборке, ошибки, допущенные в процессе сварки, наличие инородных включений. BALTOGRAPH ТSD 320 оптимален для технического надзора деталей из стали, керамики, пластмассы и сплавов металлов.
Технические характеристики
| TSD 320/0 | TSD 320/2 | TSD 320/3 | ||||
| Малый фокус | Большой фокус | Малый фокус | Большой фокус | Малый фокус | Большой фокус | |
| Максимальное напряжение на аноде | 320 | 320 | 320 | 320 | 320 | 320 |
| Максимальная мощность излучения, ватт | 1500 | 4200 | 640 | 1600 | 800 | 1800 |
| Максимальный анодный ток | 15 | 30 | 9 | 20 | 11 | 25 |
| Размер фокуса IEC336 | 1,5х1,5 | 3х3 | 0,8х0,8 | 1,8х1,8 | d 0,4 | d 0,8 |

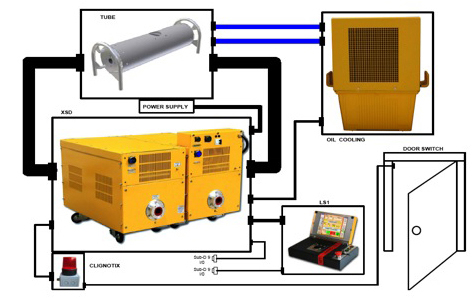

Схема подключения модулей
Комплект поставки
Анодный и катодный высоковольтные генераторы
Регулировка тока от 0,1 мА до 30 мА
Регулировка напряжения от 5 до 320 кВ
Максимальная мощность 4500Вт
Стабильность 0.1%
Универсальный пульт управления LS1
Большой (12”) жидкокристаллический экран
Память на более 1000 режимов экспозиции
Встроенная библиотека трубок, номограмм, режимов
Базовый калькулятор экспозиций
Направленная рентгеновская трубка TSD320/0
Максимальное напряжение на аноде 450кВ
Материал колбы металлокерамическая
Максимальный анодный ток трубки 30 мА
Максимальная мощность на аноде трубки: 4500 Вт
Глубина просвечивания по стали: 100 мм
Пределы регулировки высокого напряжения: 15…320 кВ с шагом 0.1 кВ
Большой фокус IEC336 (mm): 3 x 3
Малый фокус IEC336 (mm): 1,2 x 1,2
Высоковольтный кабель 5 м — 2 шт.
Разъемы высоковольтного кабеля — 4 шт.
Кабель заземления рентгеновского генератора 6 м — 1 шт.
Сетевой кабель 10 м — 1 шт.
Кабель к пульту управления 20 м — 1 шт.
Инструкция по эксплуатации на русском языке — 1 шт.
Система охлаждения с комплектом кабелей — 1 шт.
Датчик закрытия двери — 1 шт.
Световой индикатор включения рентгеновской трубки — 1 шт.
