Ультразвуковой дефектоскоп для контроля бетона А1220 MONOLITH

Ультразвуковой дефектоскоп для контроля бетона А1220 MONOLITH

Ультразвуковой дефектоскоп для контроля бетона А1220 MONOLITH — крайне практичное приспособление, разработанное специально для решения нескольких типов основных задач. Прежде все устройство подходит для работы с такими материалами, как бетон, асфальт и всевозможные горные породы. Одна из главных особенностей дефектоскопа заключается в возможности проведения не только сквозного прозвучивания, но и работы в режиме эхо. Благодаря этому изучать можно даже объекты, к которым есть доступ только с одной стороны или строения, уже введенные в эксплуатацию. Еще одно достоинство оборудования этого типа — возможность оценки состояния предмета диагностики без специальной подготовки и применения специализированных контактных составов. Преобразователи с сухим точечным контактом позволяют приступать к работе без лишних промедлений.

Купить дефектоскоп А1220 по оптимальной цене вам предлагает ООО «НДВ-Комплект». Большой каталог, низкие цены, качественная продукция, быстрая доставка — все для вашего удобства. Звоните!

Назначение

  • измерение толщины изделий из бетона
  • поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
  • исследование внутренней структуры крупнозернистых материалов

Особенности

Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

В виде А-скана

  • Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

В виде В-, С-, D- Сканов:

  • Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.

Режимы работы

А1220 MONOLITH имеет четыре основных рабочих режима работы, а также сервисный режим НАСТРОЙКА, служащий для настройки конфигураций параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.

Режим ЭХО
Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала.

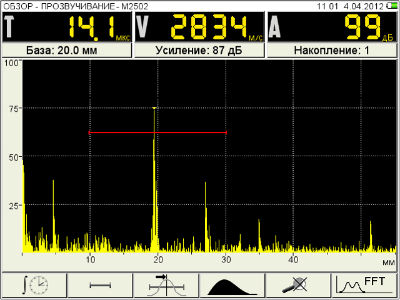

Режим ПРОЗВУЧИВАНИЕ
Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.

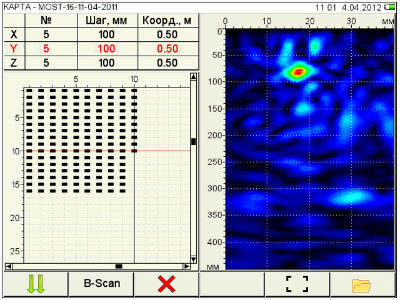

Режим КАРТА
Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.







Технические характеристики

Диапазон устанавливаемых скоростей ультразвука 500 – 15 000 м/с
Диапазон устанавливаемых рабочих частот 25 – 250 кГц
Диапазон перестройки усиления приемника 0 – 100 дБ
Диапазон измерений временных интервалов 0 – 4 000 мкс
Пределы допускаемой абсолютной погрешности ±(0,1+0,0001·Тизм) мкс
Диапазон измерений глубины залегания дефекта 50 – 2 150 мм
Пределы допускаемой абсолютной погрешности ±(0,1·H+5,0) мм
Питание аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы прибора от аккумулятора 8 ч
Тип дисплея (разрешение) TFT (640 х 480)
Габаритные размеры электронного блока 260 х 157 х 43 мм
Масса электронного блока 800 г
Диапазон рабочих температур от –20 до +55°C
Габаритные размеры 139 х 105 х 89 мм
Масса 1,1 кг

Комплект поставки

  • А1220 MONOLITH — дефектоскоп ультразвуковой
  • антенная решетка M2502 0.05A0R100Х60PS
  • кабель LEMO-LEMO двойной 1,2 м
  • кабель USB A — Micro B
  • сетевой адаптер с кабелем 220 В — 15 В
  • компакт-диск с документацией и ПО
  • планшет D12
  • чехол D12
  • жесткий кейс М20
