Преобразователи пьезоэлектрические для ультразвуковых дефектоскопов

Преобразователи пьезоэлектрические для ультразвуковых дефектоскопов

Преобразователи пьезоэлектрические для ультразвуковых дефектоскопов применяют в комплексе с устройствами типа УД2-70, ПЕЛЕНГ-115 и УД2-12. Выделяют несколько разновидностей аксессуаров. Среди них есть прямые и наклонные, с короткой и длинной стрелой. Принадлежность выбирают, исходя из конечных целей диагностики и модификации используемого оборудования. Свое внимание при оформлении заказа необходимо обращать не только на тип техники, но и на разновидность разъема. В некоторых моделях возможно наличие встроенного кабеля.

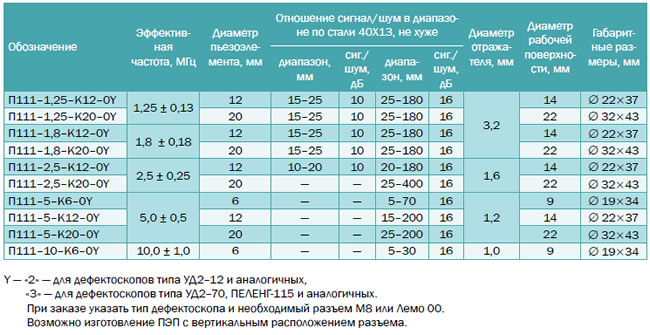

Преобразователи прямые контактные совмещенные типа П111

Преобразователи прямые контактные совмещенные типа П111

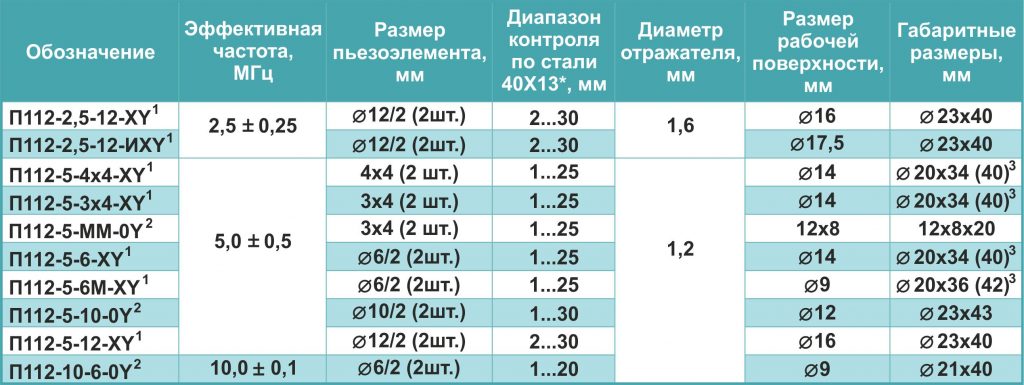

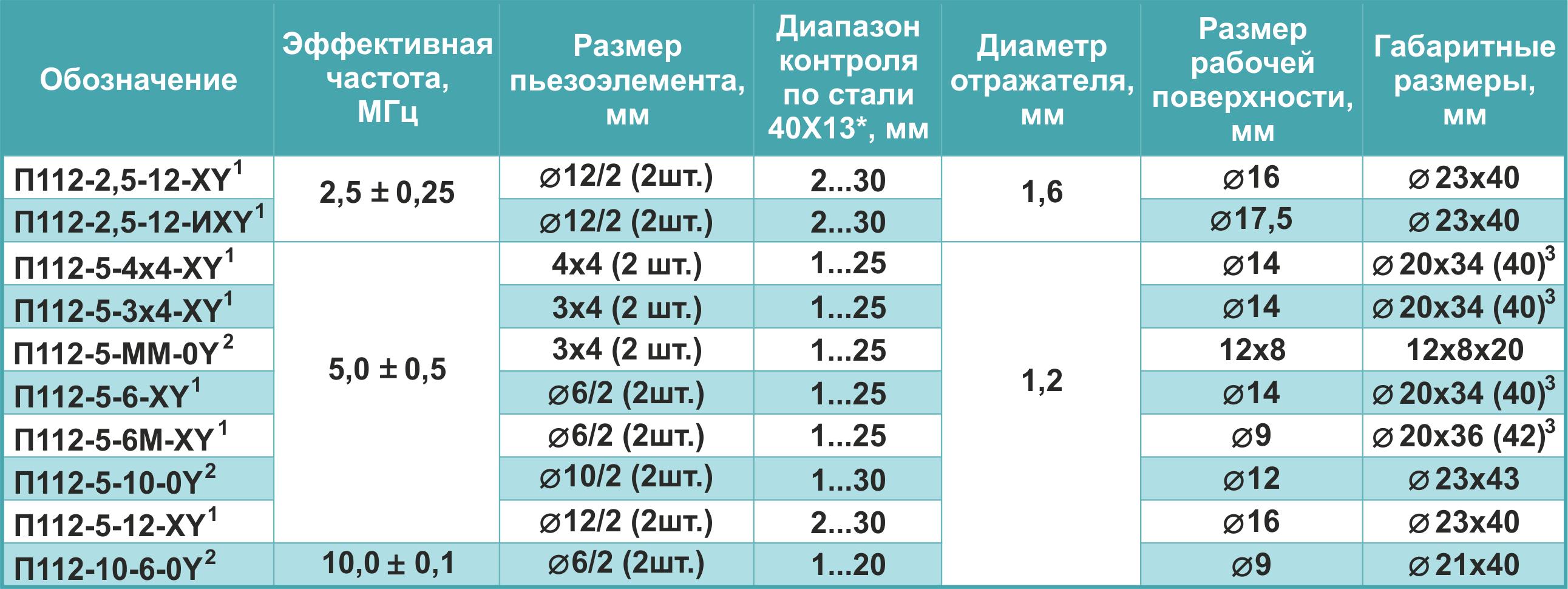

Преобразователи прямые контактные раздельно-совмещенные типа П112

Преобразователи прямые контактные совмещенные типа П111
* при соотношении сигнал/шум не хуже 16 дБ.

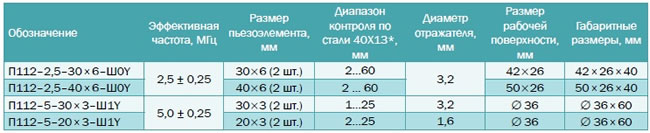

Преобразователи широкозахватные прямые контактные раздельно-совмещенные типа П112

Преобразователи широкозахватные прямые контактные раздельно-совмещенные типа П112
* при соотношении сигнал/шум не хуже 16 дБ.

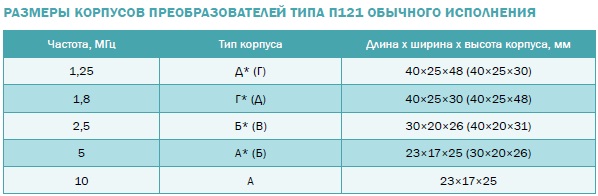

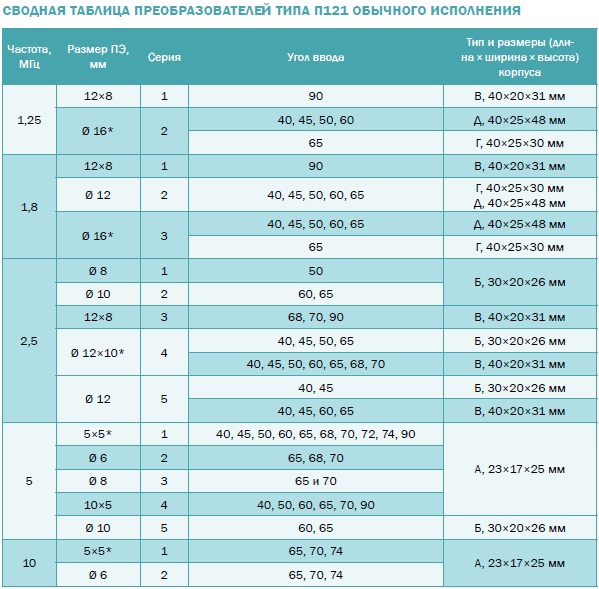

Преобразователи наклонные контактные совмещенные типа П121

Преобразователи наклонные контактные совмещенные типа П121

* стандартный типоразмер (поставляется по умолчанию).

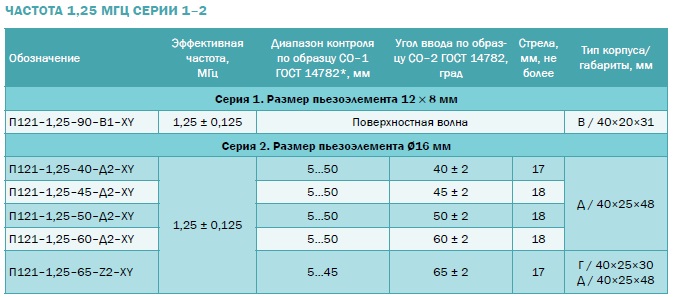

Преобразователи наклонные контактные совмещенные типа П121 (частота 1,25 МГц серии 1–2)

Преобразователи наклонные контактные совмещенные типа П121 (частота 1,25 МГц серии 1–2)
* при отношении сигнал/шум не хуже 16 дБ.

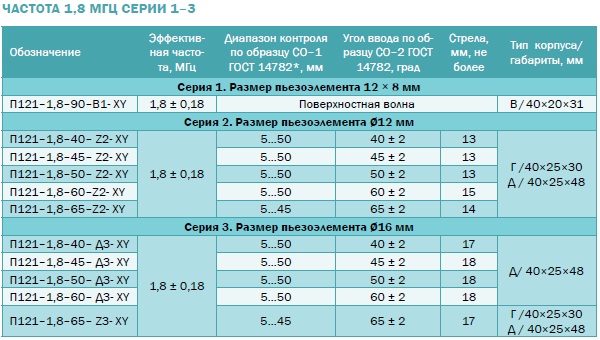

Преобразователи наклонные контактные совмещенные типа П121 (частота 1,8 МГц серии 1–3)



Преобразователи наклонные контактные совмещенные типа П121 (частота 1,8 МГц серии 1–3)
* при отношении сигнал/шум не хуже 16 дБ.

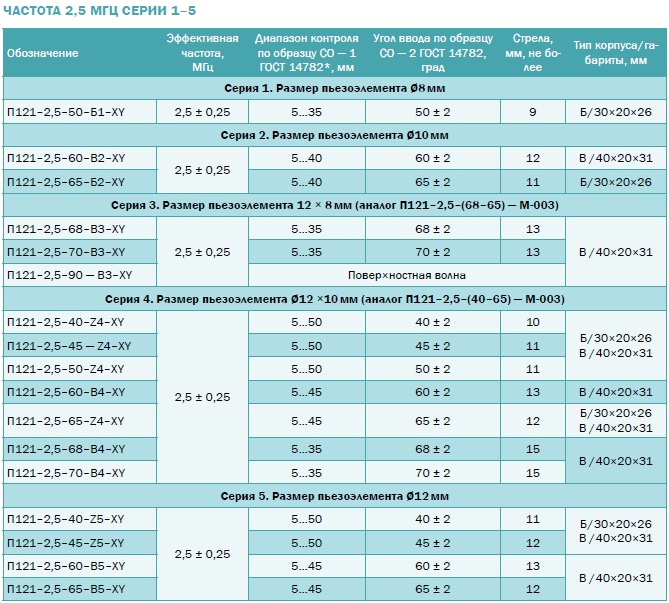

Преобразователи наклонные контактные совмещенные типа П121 (частота 2,5 МГц серии 1–5)

Преобразователи наклонные контактные совмещенные типа П121 (частота 2,5 МГц серии 1–5)
* при отношении сигнал / шум не хуже 16 дБ.

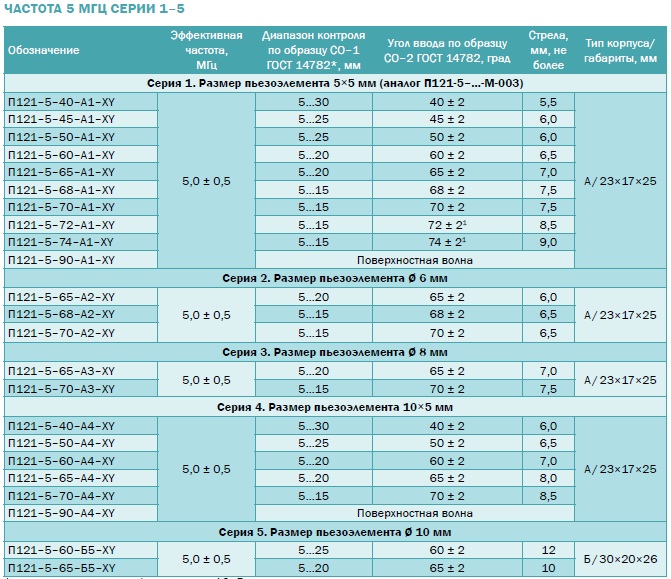

Преобразователи наклонные контактные совмещенные типа П121 (частота 5 МГц серии 1–5)

Преобразователи наклонные контактные совмещенные типа П121 (частота 5 МГц серии 1–5)
* при отношении сигнал / шум не хуже 16 дБ.

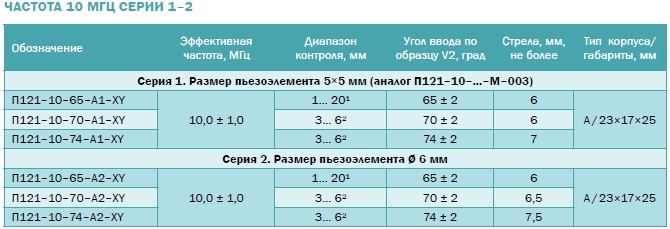

Преобразователи наклонные контактные совмещенные типа П121 (частота 10 МГц серии 1–2)

Преобразователи наклонные контактные совмещенные типа П121 (частота 10 МГц серии 1–2)
¹ Диапазон определяется по образцу МД2-0-2 ГОСТ 23667 при отношении сигнал/шум не хуже 16 дБ. ² Диапазон определяется по зарубкам в СОП, эквивалентной площадью 0,9 мм² (от 3 до 4 мм вкл.) и 1,2 мм² (от 4 до 6 мм вкл.) при отношении сигнал/шум не хуже 16 дБ.

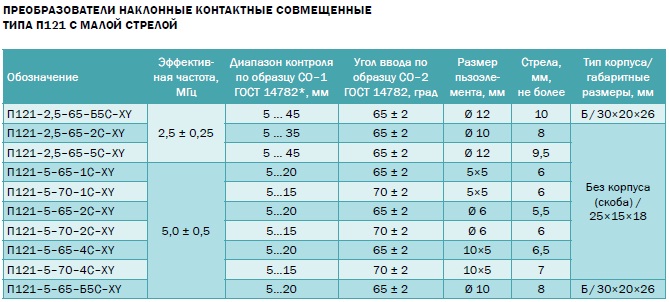

Преобразователи наклонные контактные совмещенные типа П121 с малой стрелой

* при отношении сигнал/шум не хуже 16 дБ.

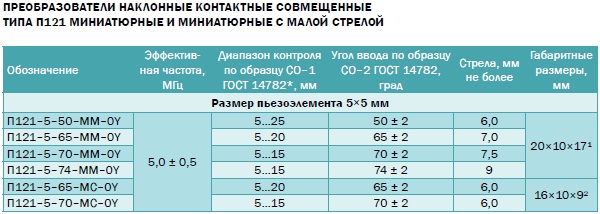

Преобразователи наклонные контактные совмещенные типа П121 миниатюрные и миниатюрные с малой стрелой

* при отношении сигнал/шум не хуже 16 дБ.

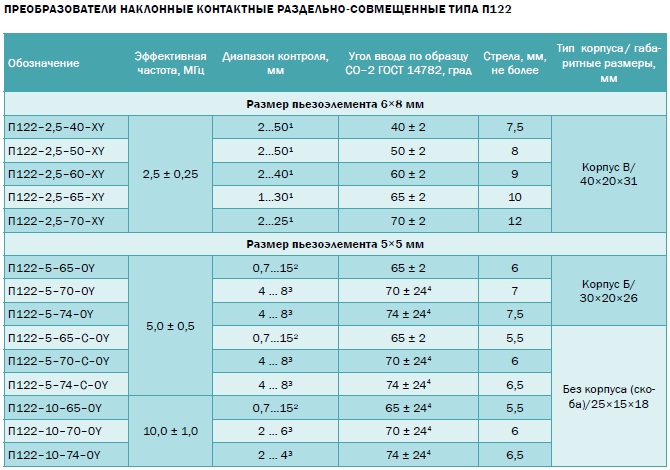

Преобразователи наклонные контактные раздельно-совмещенные типа П122

Преобразователи наклонные контактные раздельно-совмещенные типа П122
¹ Диапазон определяется по образцу МД2-0-1 при отношении сигнал/шум не хуже 16 дБ. ² Диапазон определяется по образцу МД2-0-2 при отношении сигнал/шум не хуже 16 дБ. ³ Диапазон определяется по зарубкам в СОП, эквивалентной площадью 0,6 мм² (до 3 мм), 0,9 мм² (от 3 до 4 мм вкл.), 1,2 мм² (от 4 до 6 мм вкл.) и 1,8 мм² (от 6 до 8 мм вкл.) при отношении сигнал/шум не хуже 16 дБ. 4 – по образцу V2.

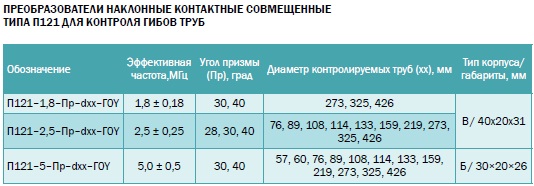

Преобразователи наклонные контактные совмещенные типа П121 для контроля гибов труб

Преобразователи наклонные контактные совмещенные типа П121 для контроля гибов труб

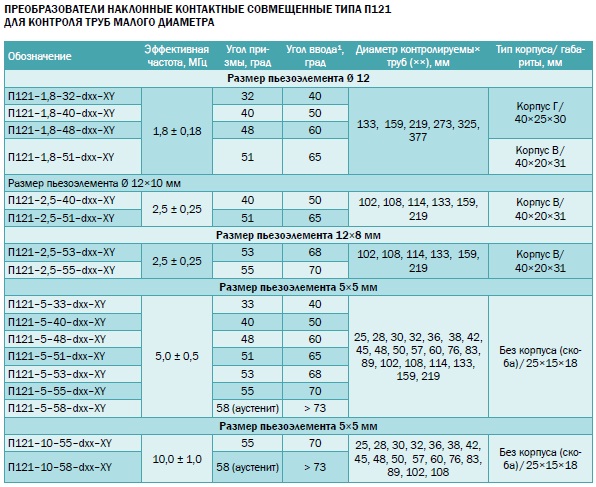

Преобразователи наклонные контактные совмещенные типа П121 для контроля труб малого диаметра

Преобразователи наклонные контактные совмещенные типа П121 для контроля труб малого диаметра
X — обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное; Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных. ¹ — измеряется до притирки под диаметр трубы более 90 мм по образцам СО-2 (ПЭП на частоты 1,8; 2,5 и 5 МГц) и V2 (ПЭП на частоту 10 МГц).

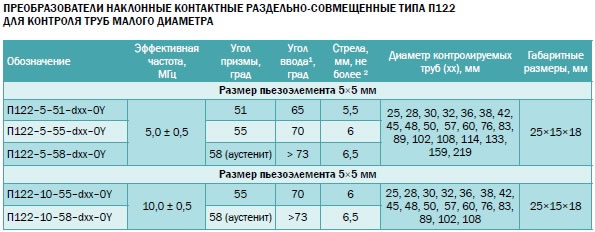

Преобразователи наклонные контактные раздельно-совмещенные типа П122 для контроля труб малого диаметра

Преобразователи наклонные контактные раздельно-совмещенные типа П122 для контроля труб малого диаметра
Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных. ¹ — измеряется до притирки под диаметр трубы по образцу V2; ² — измеряется до притирки под диаметр трубы и отмечается с учетом глубины притирки.

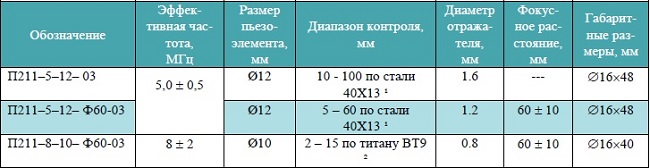

Преобразователи иммерсионные совмещенные типа П211

Преобразователи иммерсионные совмещенные типа П211
¹ — при соотношении сигнал/ шум не хуже 16 дБ; ² — при соотношении сигнал/ шум не хуже 12 дБ.

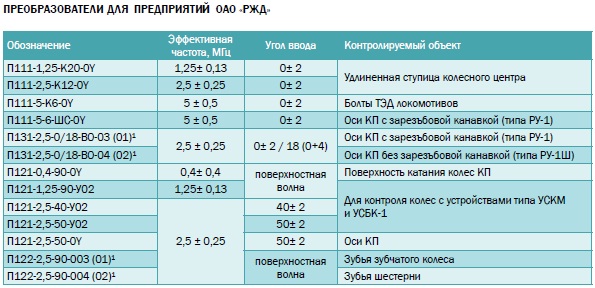

Преобразователи для предприятий ОАО «РЖД»

Преобразователи для предприятий ОАО «РЖД»
Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70 и аналогичных. ¹ — в скобках указано обозначение ПЭП для УД2-12.
